Valvole di regolazione a flusso libero

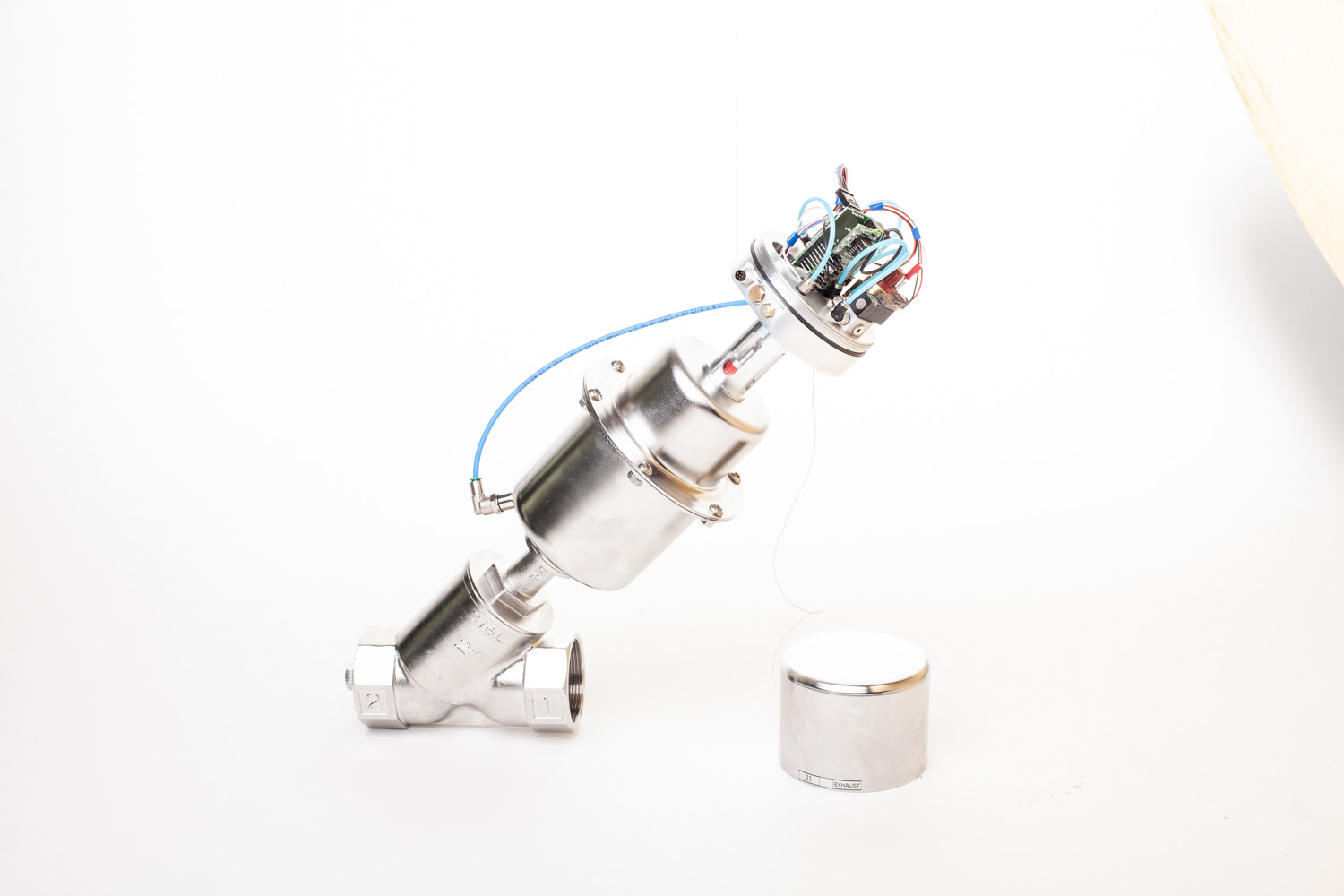

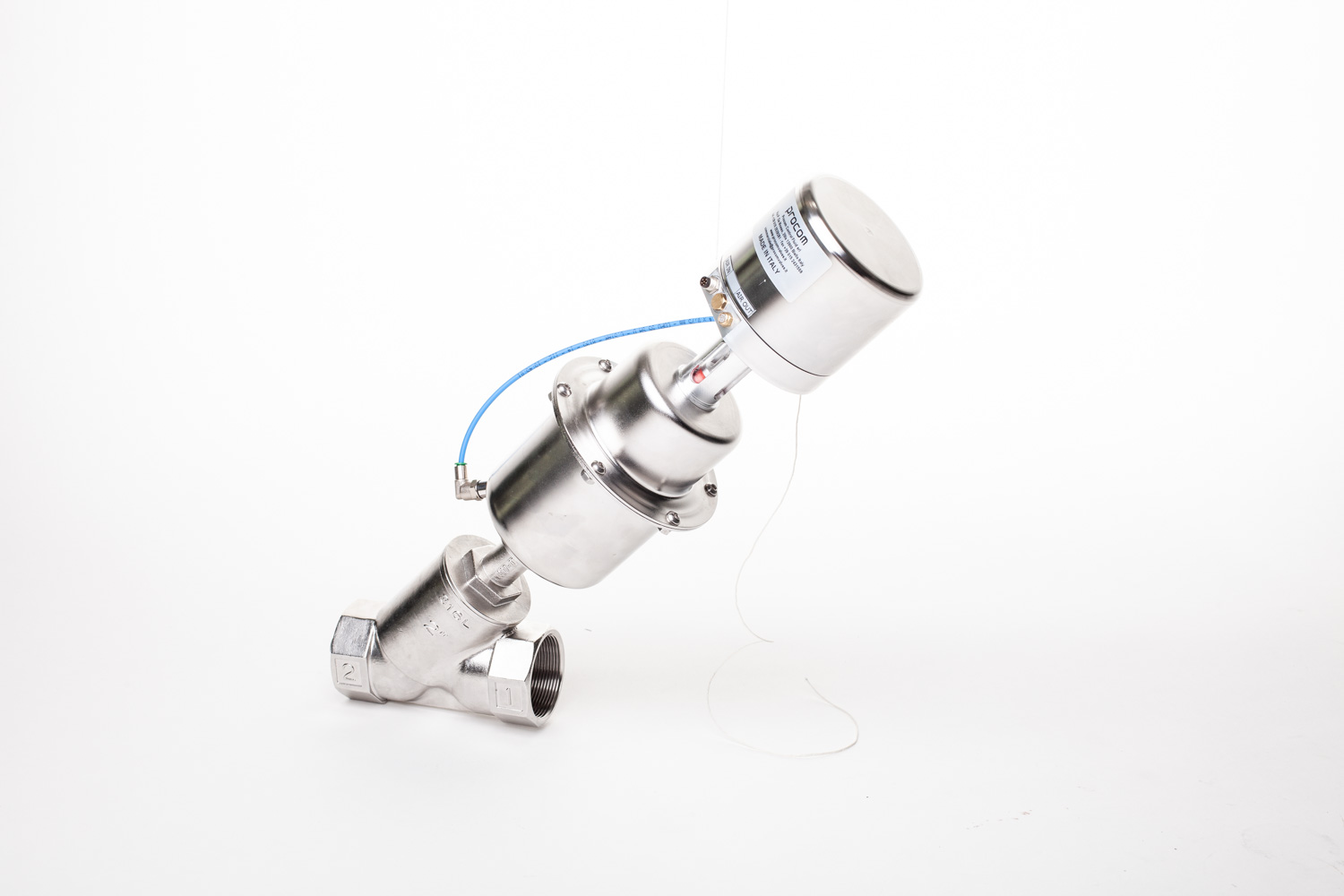

PCIFMCM+PCPE Universal- Valvola di regolazione a flusso libero

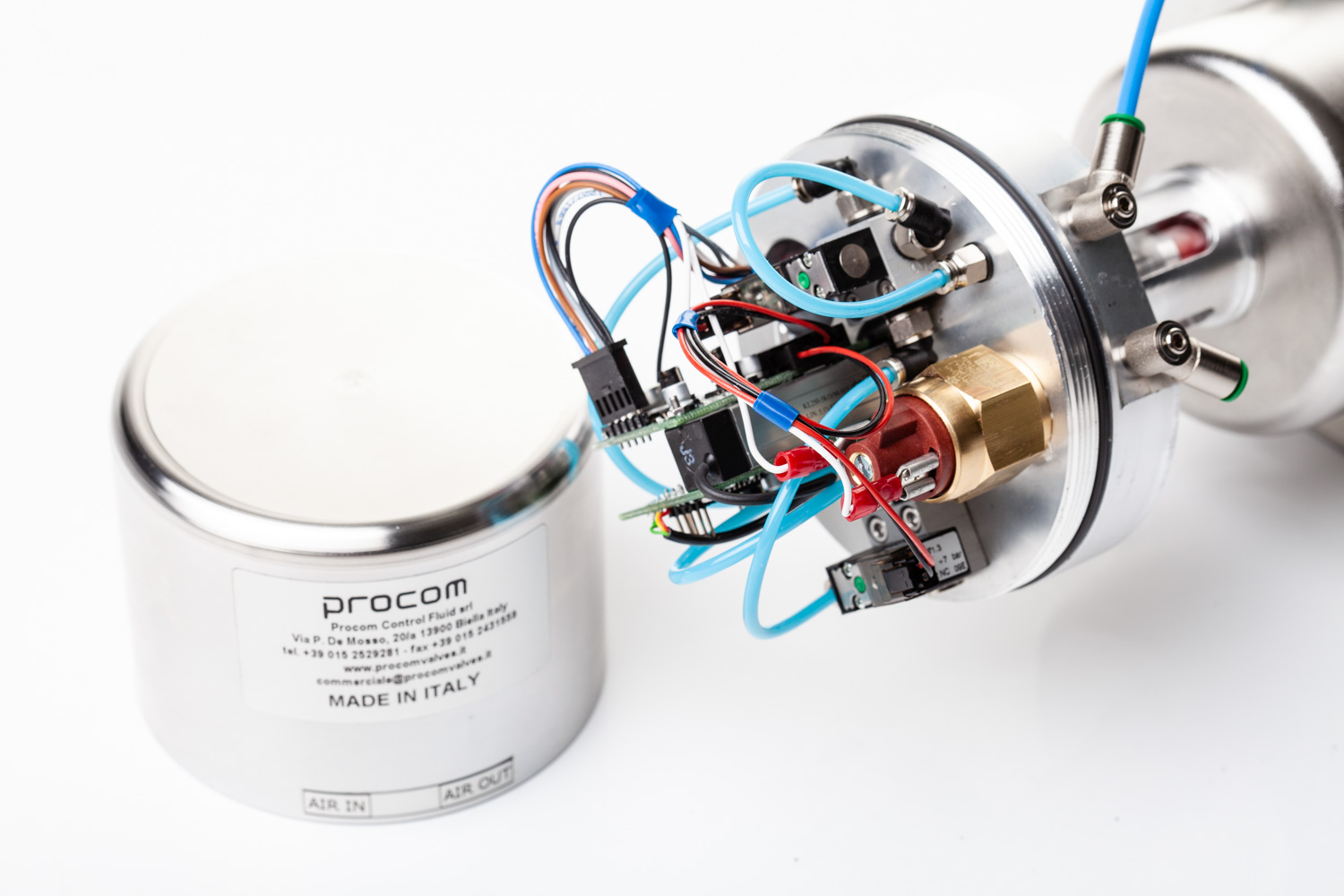

La valvola di intercettazione a comando pneumatico della serie PCIFMCM (vedere scheda relativa per maggiori informazioni) può essere adoperata in funzione di regolazione, applicando sulla parte superiore dell’attuatore pneumatico il posizionatore elettro-pneumatico PCPE Universal e usando uno stelo con otturatore a profilo EQP. L’aria di alimentazione (5-7 bar) entra nel posizionatore, il quale fornisce in uscita all’attuatore una pressione proporzionale al segnale elettrico che arriva da un anello esterno di regolazione. La valvola di regolazione così costruita offre una valida alternativa agli attuatori modulanti pneumatici o elettro-pneumatici, installati si classici corpi a flusso avviato, col vantaggio di un corpo valvola standard a flusso libero in AISI 316L. Tutte le valvole della serie PCIFMCM ON/OFF possono essere convertite in valvole di regolazione in qualsiasi momento, seguendo le semplici istruzioni contenute nel manuale d’uso e manutenzione del posizionatore PCPE-Universal, fornito a corredo del prodotto.

- Caratteristiche costruttive

  • Dimensioni valvola dal DN10 al DN65
  • Dimensioni attuatori: D.050 / D.070 / D.100 / D.125 / D.160
  • Segnale elettrico al/dal posizionatore: 4-20 mA – 0-20 mA – 0 –
  • 10V
  • Fluido di processo: vapore d’acqua (Pmax 10 bar), aria, vuoto, gas neutri, acqua, liquidi corrosivi (verificare sempre compatibilità con materiali corpo e guarnizione otturatore)
  • Temperatura fluido di processo:
  • Otturatore PTFE/carbogr. (STD): -10 °C ÷ +180 °C
  • A richiesta:
  • Otturatore PTFE vergine: -10 °C ÷ +180 °C
  • Otturatore PEEK: -10 °C ÷ +220 °C
  • Connessioni corpo:
  • Filettate femmina (BSPP, NPT)
  • A saldare (di tasca SW, clamp)
  • Flangiate (PN16 EN1092 ribassate, PN6/PN10/PN16/PN40
  • EN1092, ridotte)
  • Pressioni differenziali (sotto otturatore, ad otturatore chiuso),
  • coefficiente di portata Kv e rating corpi: vedere tabella sotto e
  • grafici a pag. 3
  • Fluido di pilotaggio: aria/gas inerti filtrati e deumidificati
  • Pressione di alimentazione posizionatore: 5-7 bar
  • Temperatura esterna/fluido di alimentazione: -5 °C ÷ +50 °C
