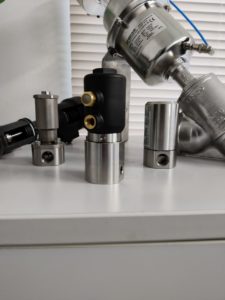

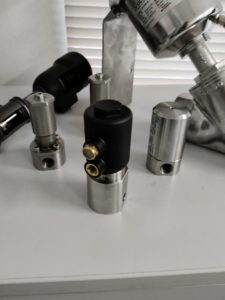

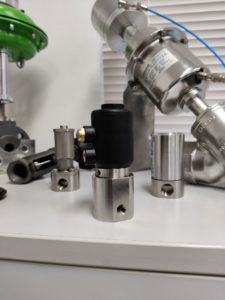

Microvalvole PCMVFC - PCPMVF

Le microvalvole PCMVFC e PCPMVF sono valvole a semplice effetto con corpo inox AISI316. Adatte per portate molto piccole (Kv ≤ 1 m3/h, 17 lpm), resistenti e compatte, possono essere utilizzate per liquidi anche aggressivi o vapore fino a 4 barg (solo versione PCMVFC)

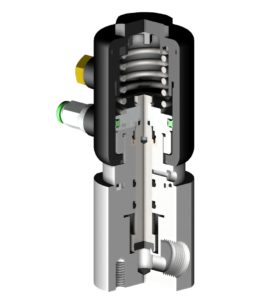

DATI TECNICI PCPMVF

  • Passaggi: DN5 – DN8 – DN10;
  • Materiale corpo: AISI 316;
  • Materiale attuatore: PA6/30% Fibra vetro
  • Materiale otturatore: PTFE/Carbografite – EPDM
  • Pressione nominale: 56 bar
  • Connessioni: filettate Femmina Gas ISO 228 1/8” – 1/4” – 3/8”;
  • Temperatura fluido di processo: -10 ÷ +110 °C;
  • Dimensioni: ø45xH.120

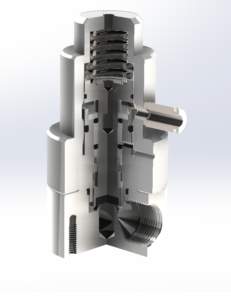

DATI TECNICI PCMVFC

  • Passaggi: DN5 – DN8;
  • Materiale corpo e attuatore: AISI 316;
  • Materiale otturatore: PTFE – EPDM
  • Pressione nominale: 56 bar
  • Connessioni: filettate Femmina Gas ISO 228 1/4” – 3/8”;
  • Temperatura fluido di processo: -10 ÷ +150 °C;
  • Dimensioni: ø45xH.90

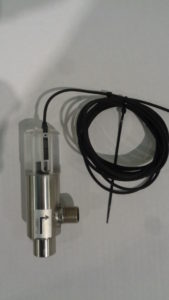

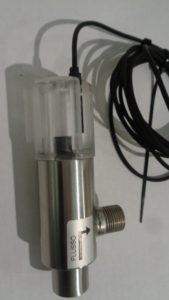

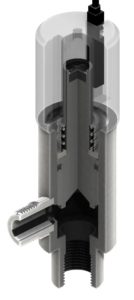

Valvola di ritegno e sensore di flusso PC8029_19

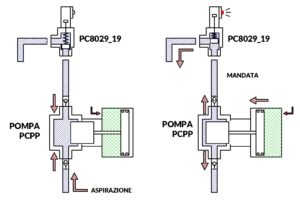

La valvola a squadra di ritegno e sensore di flusso, da collegare alla fine della mandata di una pompa dosatrice a movimento alternativo (tipo serie PCPP), consente di sezionare la linea collegata (azione di ritegno) durante l’aspirazione della pompa e di aprire durante la mandata, consentendo ad un interruttore magnetico di segnalare il passaggio di fluido.

Si applica solo a fluidi allo stato liquido e il suo funzionamento è ottimale in totale assenza di aria all’interno del tubo di mandata.

Trova applicazione ogni qualvolta non si disponga di un sensore sulla pompa oppure quando si voglia verificare che il liquido pompato sia arrivato effettivamente all’utenza di destinazione. Come funzione secondaria, è un ottimo rivelatore di presenza di aria nel circuito, nel qual caso la valvola non apre o apre in maniera irregolare.

La valvola nella versione standard apre completamente ad una pressione di spinta di 0,5 bar; è disponibile la versione con pressione di apertura di 1,5 bar

DATI TECNICI

  • Corpo valvola in acciaio inossidabile AISI 316L
  • Calottina portasensore: PC trasparente
  •  Pistone: PTFE caricato carbografite
  •  Guarnizione pistone: EPDM
  •  Fluido di processo: acqua, liquidi corrosivi (verificare sempre compatibilità con AISI 316 e materiali guarnizione otturatore)
  •  Temperatura fluido di processo: -10 °C ÷ +70 °C
  •  Massima pressione di esercizio: 16 bar
  •  Temperatura esterna: -10 °C ÷ +70 °C
  • Tensione di alimentazione: 5-240 V DC/AC, 10W max.

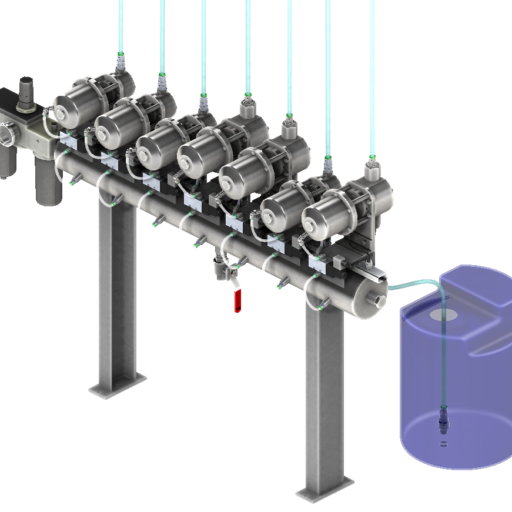

Pompe dosatrici PCPP

Le pompe di dosaggio serie PP a pistone tuffante sono state realizzate per risolvere le esigenze di dosaggio a cilindrata costante. Costruite in acciaio AISI 316 e tenute in PTFE caricato grafite, si prestano ad essere impiegate per il dosaggio di liquidi chimicamente aggressivi.

Non adatte ad essere impiegate in presenza di particelle solide in sospensione. In tal caso predisporre un idoneo filtro in aspirazione. Inoltre è consigliato sollevare il punto di aspirazione dal serbatoio di almeno 5 cm dal fondo.

Le pompe sono a comando pneumatico a doppio effetto. È consigliato l’uso di valvole di ritegno alle estremità delle tubazioni di aspirazione (pressione di apertura 0,2 bar) e mandata (pressione di apertura 0,5 bar), per evitarne lo svuotamento e stabilizzare la pressione.



DATI TECNICI

  •  Modelli: PCPP16, PCPP25, PCPP30, PCPP43, PCPP50, PCPP62
  •  Attuatore pneumatico: D.70 / D.100, materiale AISI 304
  •  Fluido di alimentazione: aria/gas inerti filtrati e deumidificati
  •  Pressione di alimentazione attuatore: 5-8 bar
  •  Connessioni attuatori: 1/8” BSPP F
  •  Fluido di processo: acqua, liquidi corrosivi (verificare compatibilità con AISI316)
  •  Temperatura fluido di processo: 0 °C ÷ +50 °C
  •  Temperatura esterna/fluido di alimentazione: -10 °C ÷ +80 °C
  •  Connessioni ingresso/uscita e valori di portata al ciclo: vedere tabella dati dimensionali
