PCFAWD

VALVOLA di intercettazione A FARFALLA A TENUTA TotalE PCFAWD

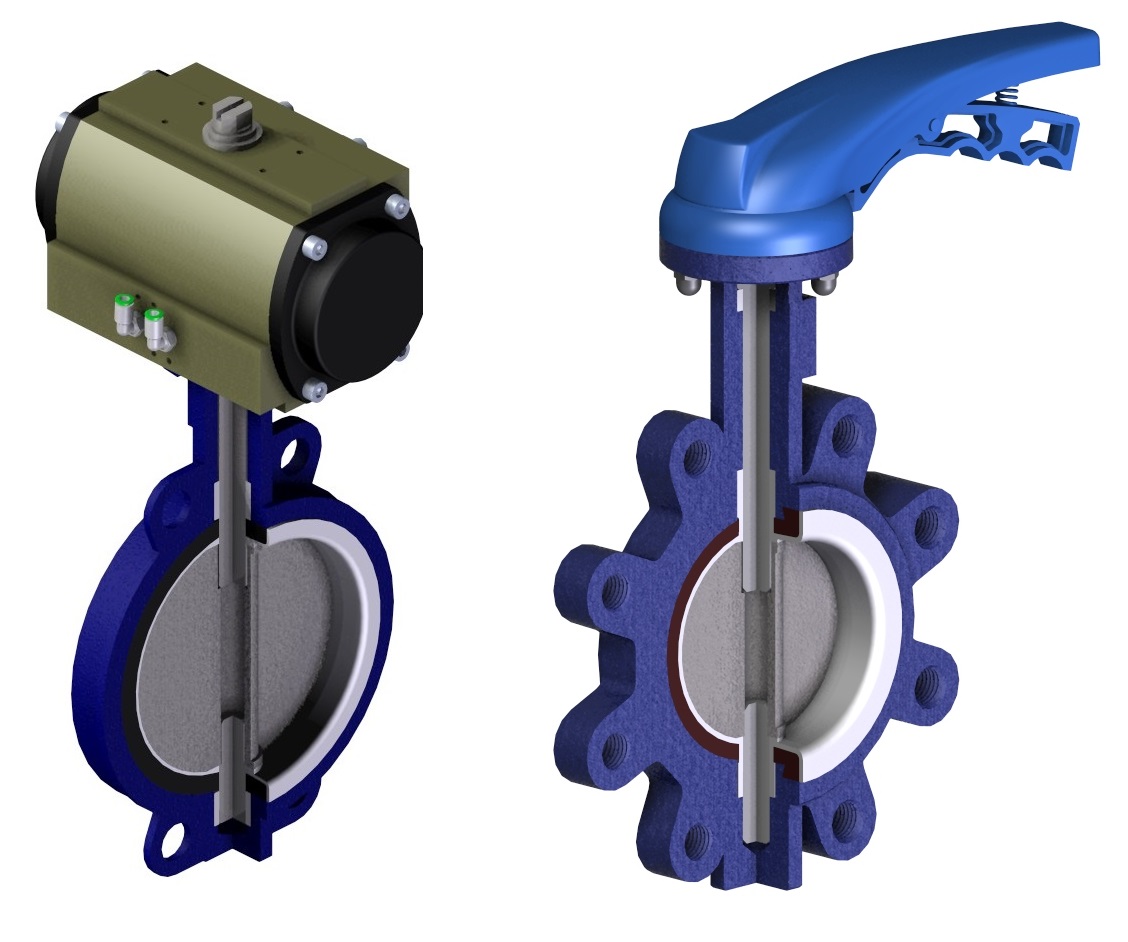

Le valvole a farfalla autopulenti e bidirezionali della serie PCFAWD vengono impiegate per l’intercettazione e la regolazione dei fluidi in pressoché tutti i processi industriali. Presentano un’elevata resistenza alla corrosione e all’abrasione in quanto sono a contatto con il fluido la sola sede di tenuta e il disco. La protezione delle parti esterne della valvola è fornita dalla verniciatura epossidica o poliuretanica.

La sede di tenuta, disponibile in differenti materiali a seconda delle necessità, è rinforzata con un sostegno in nylon o metallico per garantire stabilità geometrica nel tempo; il suo particolare profilo permette inoltre l’assemblaggio della valvola tra flange senza l’impiego di ulteriori guarnizioni. Il disco ha una forma tale che rende minimi la perdita di carico, gli sforzi di rotazione e la turbolenza, ottimizzando così i valori di portata. E’ inoltre autocentrante all’interno della sede di tenuta, grazie all’accoppiamento flottante albero/disco privo di elementi di fissaggio.

Realizzate in accordo con le normative ISO 5752, BS 5155, DIN 3202, K1, API 609, MSS SP 67 sono accoppiabili a qualsiasi tipo di attuatore pneumatico o elettrico. La serie PCFAWD si riferisce alle valvole forma wafer con foratura corpo per accoppiamento flange passante e la serie PCFALD alla forma LUG con fori filettati. Le caratteristiche principali (materiali, lista componenti, dimensioni significative) sono comuni ad entrambe le serie.

Confronta i prodotti tramite la tabella in basso per trovare il prodotto più consono alle tue esigenze e per maggiori dettagli ricordati di scaricare la scheda prodotto, dove potrai trovare tutte le specifiche dei vari accoppiamenti.

valori di coefficiente di efflusso[m³/h] al variare del grado di apertura
Kv [m³/h] 10° 50° 90°
DN 40 0.1 32 102.1
DN 50 0.1 38.9 116.8
DN 65 0.2 56.2 190.3
DN 80 0.3 60.6 261.2
DN 100 0.4 120.2 519
DN 125 0.7 205 884
DN 150 1.7 316.6 1365.8
DN 200 2.6 628.9 2712.6
DN 250 3.5 1070 4619.1
DN 300 4.3 1653 7136.3
DN 350 5.2 2388.3 10308.2
DN 400 6.9 3284.4 14175.6

*Formato STEP 203 (solo superfici esterne)
Se cerchi un formato differente, un modello non presente in tabella o vuoi segnalare un problema, contatta l’Ufficio Tecnico.

LEGENDA CODICE D’ORDINE

PCFAWD_DN_Corpo_Disco_Tenuta_Comando

Es. : PCFAWD_100_4_2_3_3
