PCBPF11

ATTUATORE PNEUMATICO
IN TECNOPOLIMERO PCBPF11

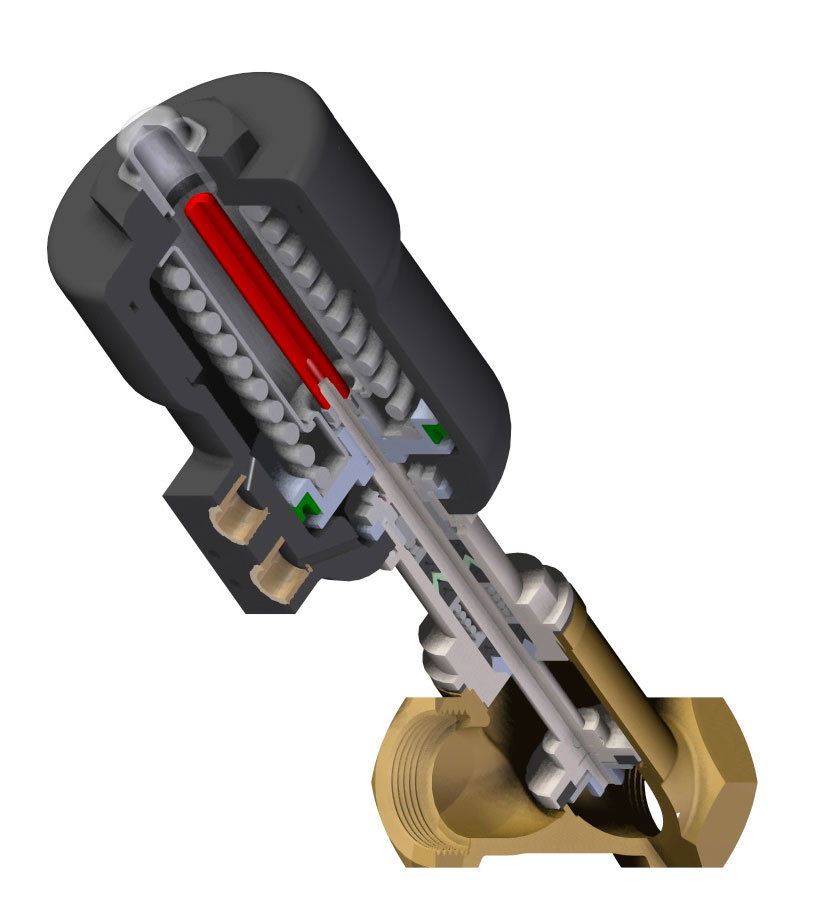

La valvola pneumatica di intercettazione della serie PCBPF11 è costituita da un corpo valvola a flusso libero e un intermedio, con il corpo valvola realizato tramite microfusione in bronzo EN1982. Del tutto analoga alla serie PCIPFM, ciò che le differenzia è il materiale del corpo valvola. Trovano applicazione per tutti quegli usi in cui si ritiene eccessivo l’impiego di un corpo in AISI 316

Il servocomando è realizzato in nylon rinforzato con fibra di vetro, resistente e robusto. La connessione ingresso aria è di tipo NAMUR VDI/VDE 3845, per il collegamento diretto dell’elettrovalvola di pilotaggio. La molla di azionamento al suo interno è precompressa; ciò rende il servocomando smontabile e ispezionabile in sicurezza. Il pacco premistoppa è realizzato da V-ring in PTFE/grafite e Viton, per tenuta ottimale sia alle alte che alle basse temperature.

Confronta i prodotti tramite la tabella in basso per trovare il prodotto più consono alle tue esigenze e per maggiori dettagli ricordati di scaricare la scheda prodotto, dove potrai trovare tutte le specifiche dei vari accoppiamenti.

valori di ΔP massimo ammissibile[bar] e di coefficiente di efflusso[m³/h]
DN \ Attuatore [mm] Servocomando 50 Servocomando 70 Servocomando 100
DN 15 16 bar 16 bar -
DN 20 12 bar 16 bar -
DN 25 9 bar 16 bar -
DN 32 4 bar 11 bar 16 bar
DN 40 - 8 bar 16 bar
DN 50 - 5 bar 10 bar
DN 65 - - 6 bar
DN 80 - - 3 bar
Kv [m³/h]
3.2
8.6
12.3
21.3
31.5
39
56
85.3

*Formato STEP 203 (solo superfici esterne)
Se cerchi un formato differente, un modello non presente in tabella o vuoi segnalare un problema, contatta l’Ufficio Tecnico.

LEGENDA CODICE D’ORDINE

PCBPF11_DN_Servocomando_Versione

Es. : PCBPF11_032_2
