PCSFTV

Valvole a sfera A tre VIE

PCsftv

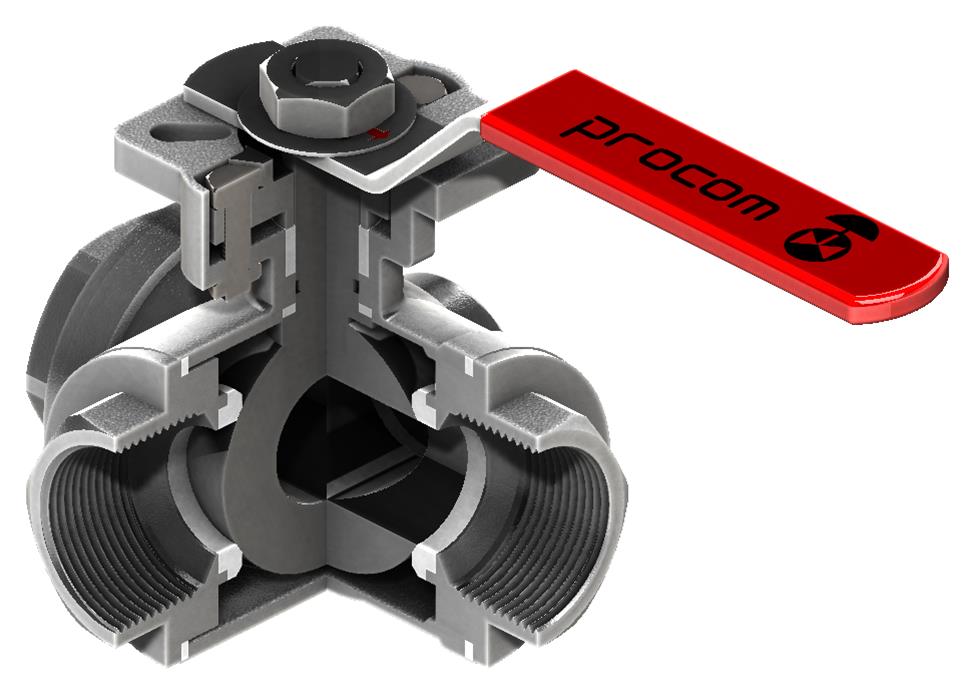

Le valvole di intercettazione della serie PCSFTV sono costituite da un corpo in acciaio inox CF8M, lega particolarmente resistente alla corrosione, e da una sfera realizzata in acciaio AISI 316. La tenuta viene effettuata da questa sfera che ruotando comprime le guarnizioni poste sul corpo valvola.

Sono disponibili le configurazioni con foro sfera a L e con foro sfera a T. In ambedue i casi la valvola connette tre aperture, che possono essere messe in comunicazione o meno a seconda della posizione della valvola.

Per questi modelli sono presenti diverse soluzioni per il tipo di azionamento. Oltre al semplice azionamento manuale con leva, sono disponibili servocomandi pneumatici a singolo effetto e a doppio effetto.

Per la grande duttilità viene praticamente impiegata in tutti i rami di impiantistica sia civile che industriale. Le sezioni di passaggio sono tutte ridotte rispetto al corrispettivo diametro nominale.

Confronta i prodotti tramite la tabella in basso per trovare il prodotto più consono alle tue esigenze e per maggiori dettagli ricordati di scaricare la scheda prodotto, dove potrai trovare tutte le specifiche dei vari accoppiamenti.

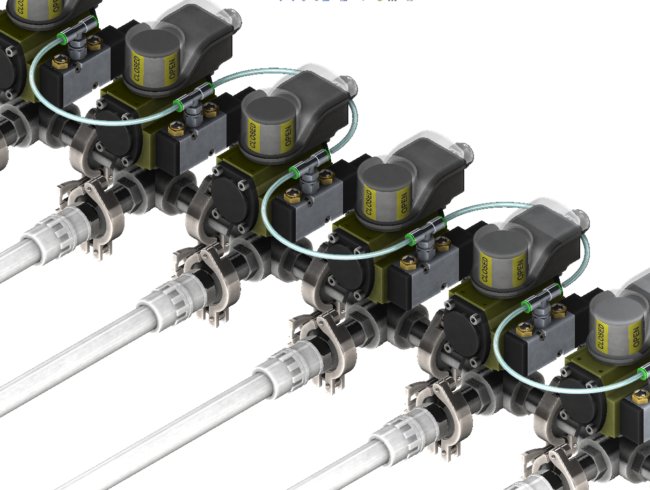

Applicazione come valvola collettore

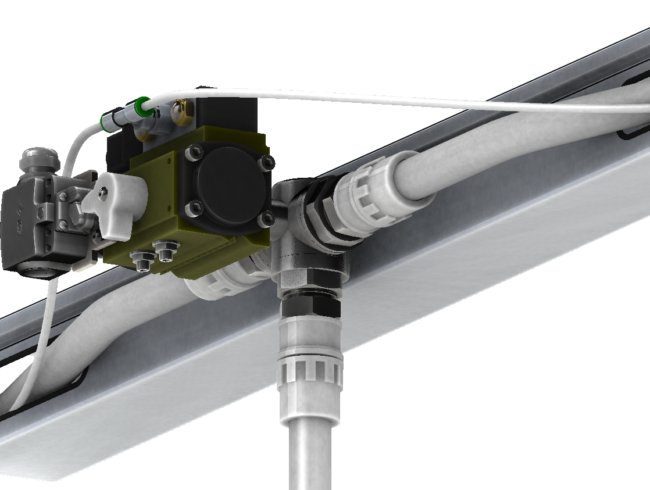

Applicazione come valvola di selezione macchina in un impianto di dosaggio
valori di coefficiente di efflusso[m³/h] al variare di DN

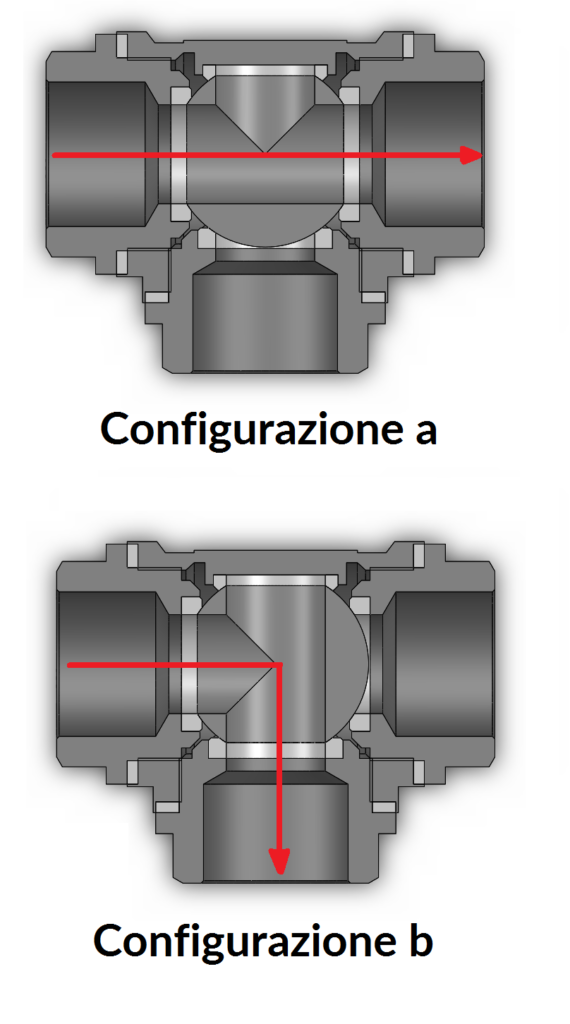

Kv [m³/h] Configurazione a Configurazione b
DN 8 6.8 3.8
DN 10 6.8 3.8
DN 15 6.8 3.8
DN 20 11.5 6
DN 25 23 11.3
DN 32 27.8 17.5
DN 40 51.5 30.2
DN 50 80 43
DN 65 136 71
DN 80 240 114

*Formato STEP 203 (solo superfici esterne)
Se cerchi un formato differente, un modello non presente in tabella o vuoi segnalare un problema, contatta l’Ufficio Tecnico.



LEGENDA CODICE D’ORDINE

PCSFTV_DN_Connesione_Sfera_Azionamento

Es. : PCSFTV_025_1_L_RS065
