PCIPS10

ATTUATORE PNEUMATICO
IN TECNOPOLIMERO PCIPS10

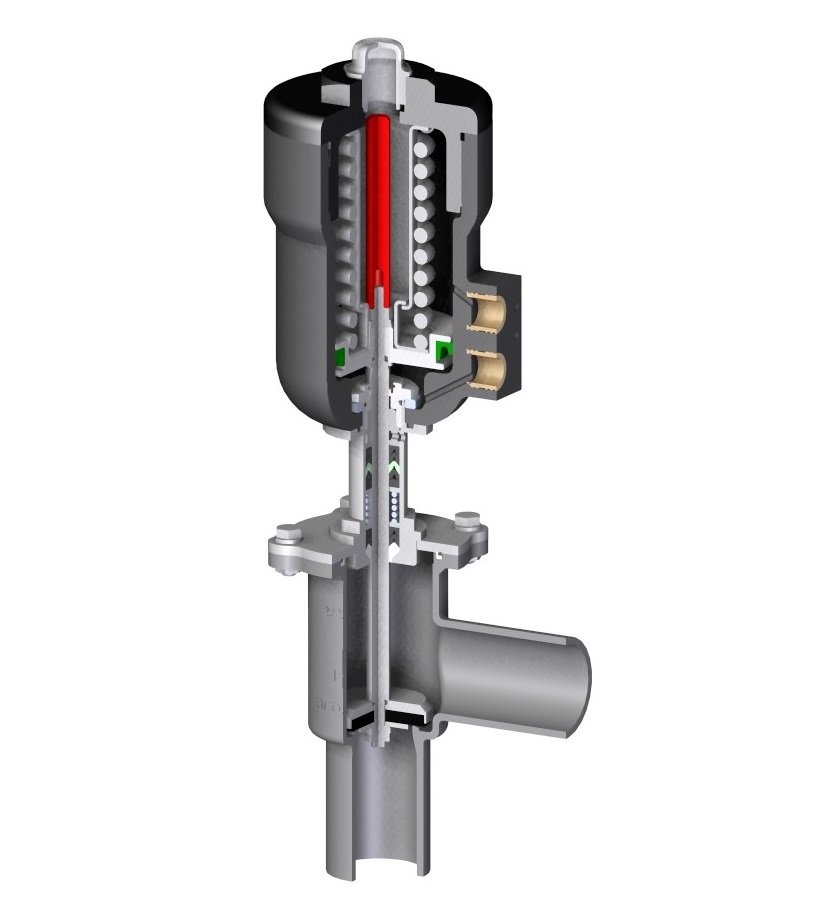

La valvola pneumatica di intercettazione della serie PCIPS10 è costituita da un corpo valvola ad angolo retto (90°) e un intermedio, entrambi microfusi in acciaio inossidabile AISI 316LDi norma, è costruita per ricevere il flusso sotto l’otturatore (funzionamento diretto), ma si presta per lavorare al contrario (funzionamento inverso), a patto che non si superino determinate pressioni del battente (vedere tabella dati tecnici, dato ΔP1).

Il servocomando (Testa di Comando) resistente e robusto, è realizzato in Nylon rinforzato con 30% in fibra di vetro (Tecnopolimero). La molla di azionamento al suo interno è precompressa; ciò rende il servocomando smontabile e ispezionabile in sicurezza. Il pacco premistoppa è realizzato da V-ring in PTFE/carbografite e Viton, per tenuta ottimale sia alle alte che alle basse temperature.

Confronta i prodotti tramite la tabella in basso per trovare il prodotto più consono alle tue esigenze e per maggiori dettagli ricordati di scaricare la scheda prodotto, dove potrai trovare tutte le specifiche dei vari accoppiamenti.

valori di ΔP massimo ammissibile[bar] e di coefficiente di efflusso[m³/h]
DN \ Attuatore [mm] Servocomando 50 Servocomando 70 Servocomando 100
DN 15 18 bar 25 bar -
DN 20 14 bar 25 bar -
DN 25 9 bar 20 bar -
DN 32 5.5 bar 13 bar 24 bar
DN 40 - 8 bar 18 bar
DN 50 - 5 bar 12 bar
DN 65 - - 6.5 bar
DN 80 - - 3 bar
Kv [m³/h]
5.5
9.5
13.5
21
36.5
57
81
130

*Formato STEP 203 (solo superfici esterne)
Se cerchi un formato differente, un modello non presente in tabella o vuoi segnalare un problema, contatta l’Ufficio Tecnico.

LEGENDA CODICE D’ORDINE

PCIPS10_DN_Servocomando_Connesione_Microfuso_Versione

Es. : PCIPS10_032_2_2_M
