PCIPFM

ATTUATORE PNEUMATICO
IN TECNOPOLIMERO PCIPFM

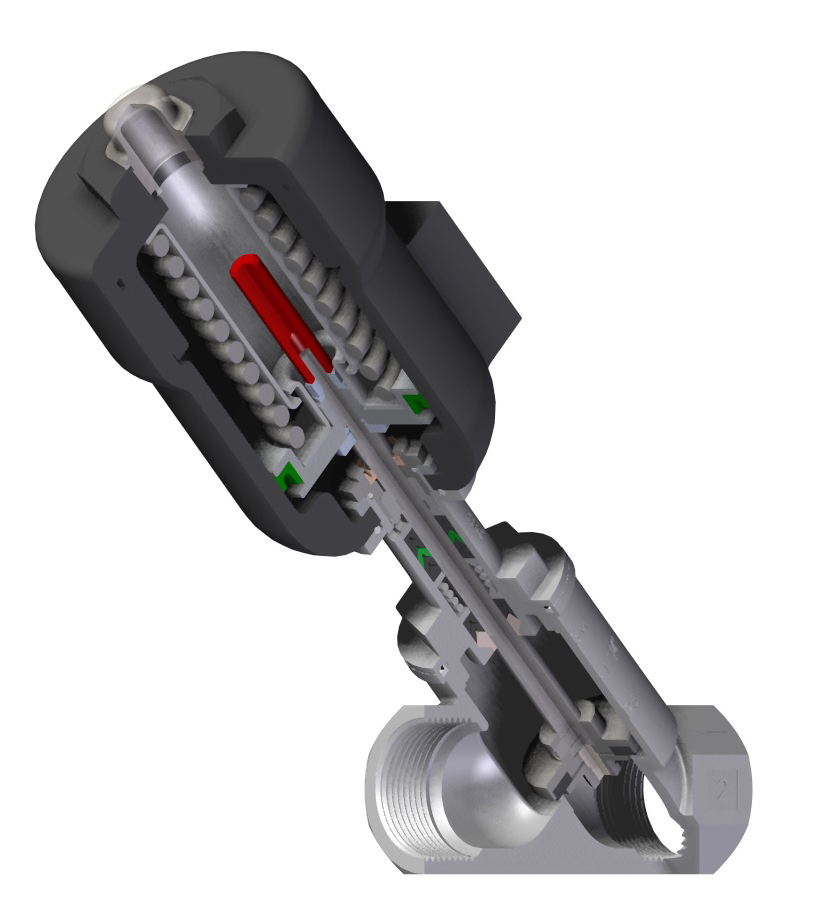

La valvola pneumatica di intercettazione della serie PCIPFM è costituita da un corpo valvola a flusso libero e un intermedio, entrambi microfusi in acciaio inossidabile AISI 316L. La forma a Y del corpo valvola garantisce valori del coefficiente di portata Kv superiori agli analoghi corpi a flusso avviato.

Il servocomando è realizzato in nylon rinforzato con fibra di vetro, resistente e robusto. La connessione ingresso aria è di tipo NAMUR VDI/VDE 3845, per il collegamento diretto dell’elettrovalvola di pilotaggio. La molla di azionamento al suo interno è precompressa; ciò rende il servocomando smontabile e ispezionabile in sicurezza. Il pacco premistoppa è realizzato da V-ring in PTFE/grafite e Viton, per tenuta ottimale sia alle alte che alle basse temperature.

Confronta i prodotti tramite la tabella in basso per trovare il prodotto più consono alle tue esigenze e per maggiori dettagli ricordati di scaricare la scheda prodotto, dove potrai trovare tutte le specifiche dei vari accoppiamenti.

valori di ΔP massimo ammissibile[bar] e di coefficiente di efflusso[m³/h]
DN \ Attuatore [mm] Servocomando 36 Servocomando 50 Servocomando 70 Servocomando 100
DN 10 16 bar - - -
DN 15 14 bar 18 bar 35 bar -
DN 20 7 bar 14 bar 25 bar -
DN 25 - 9 bar 20 bar -
DN 32 - 5.5 bar 13 bar 24 bar
DN 40 - - 8 bar 18 bar
DN 50 - - 5 bar 12 bar
DN 65 - - - 6.5 bar
Kv [m³/h]
3
3.9
9.3
13.8
22
31.5
39
46.7

Scarica il file 3D*

*Formato STEP 203 (solo superfici esterne)
Se cerchi un formato differente, un modello non presente in tabella o vuoi segnalare un problema, contatta l’Ufficio Tecnico.

LEGENDA CODICE D’ORDINE

PCIPFM_DN_Servocomando_Connesione_Versione

Es. : PCIPFM_032_2_1
