PCSFDV

Valvole a sfera A DUE VIE

PCsfdv

Le valvole di intercettazione della serie PCSFDV sono costituite da un corpo, che, a seconda dei modelli, può essere ad un pezzo, due pezzi o tre pezzi, in acciaio inox CF8M, lega particolarmente resistente alla corrosione, e da una sfera realizzata in acciaio AISI 316. La tenuta viene effettuata da questa sfera che ruotando comprime le guarnizioni di tenuta realizzate in PTFE vergine. Sono disponibili diverse configurazioni del corpo valvola:

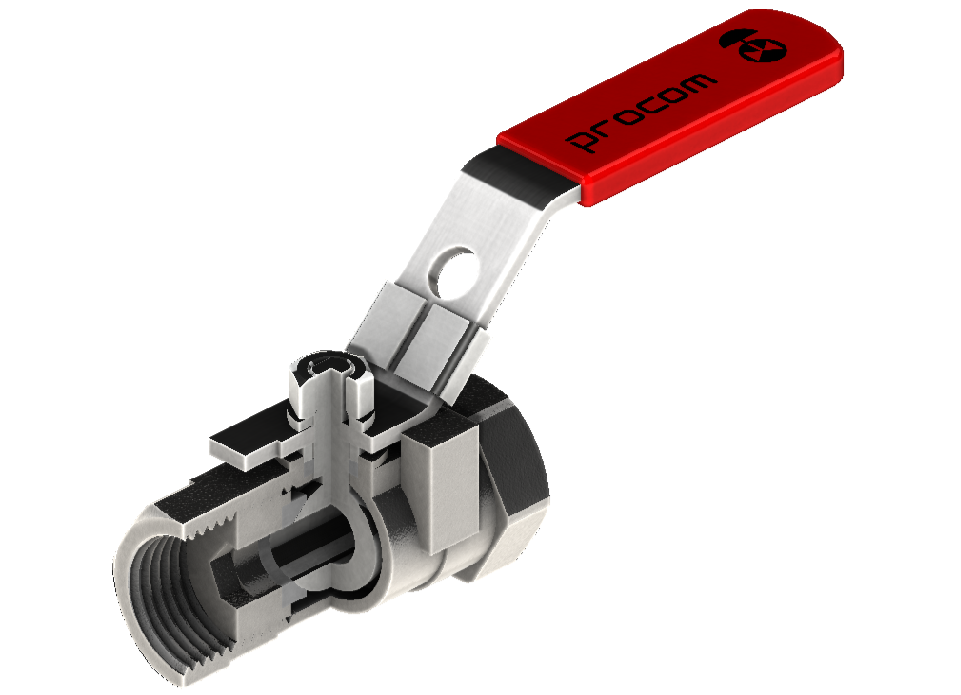

  • Un pezzo

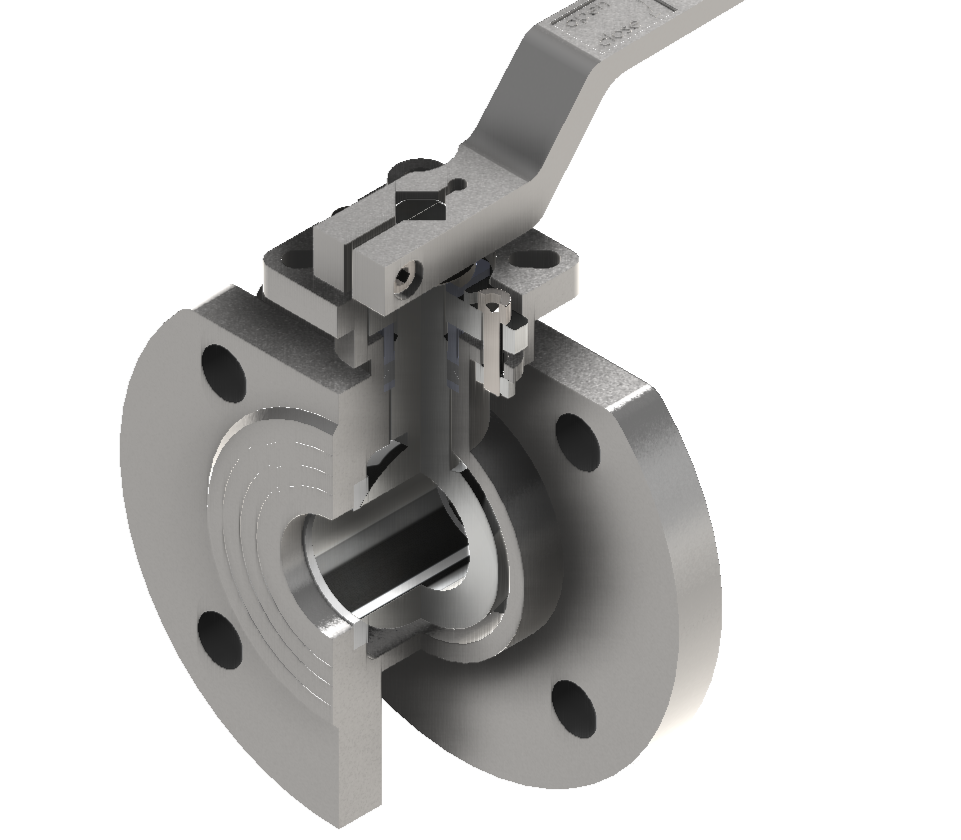

  • Un pezzo Wafer

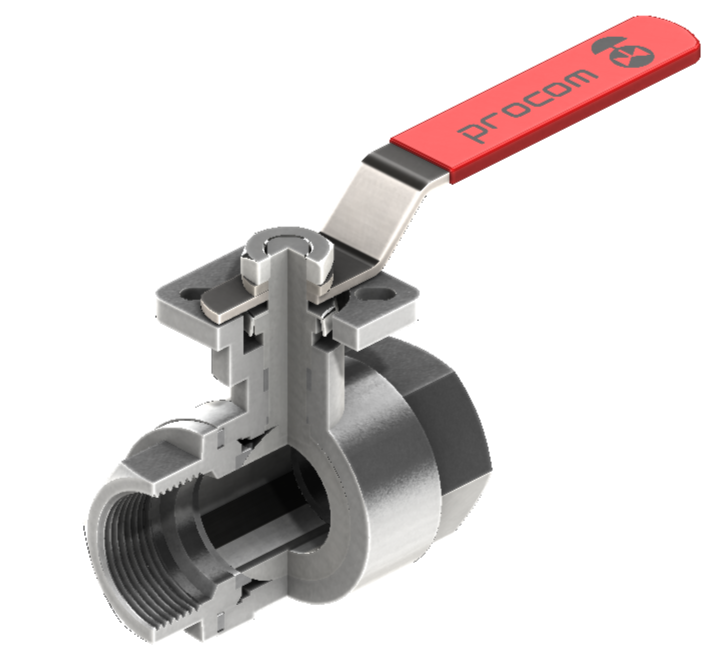

  • Due pezzi

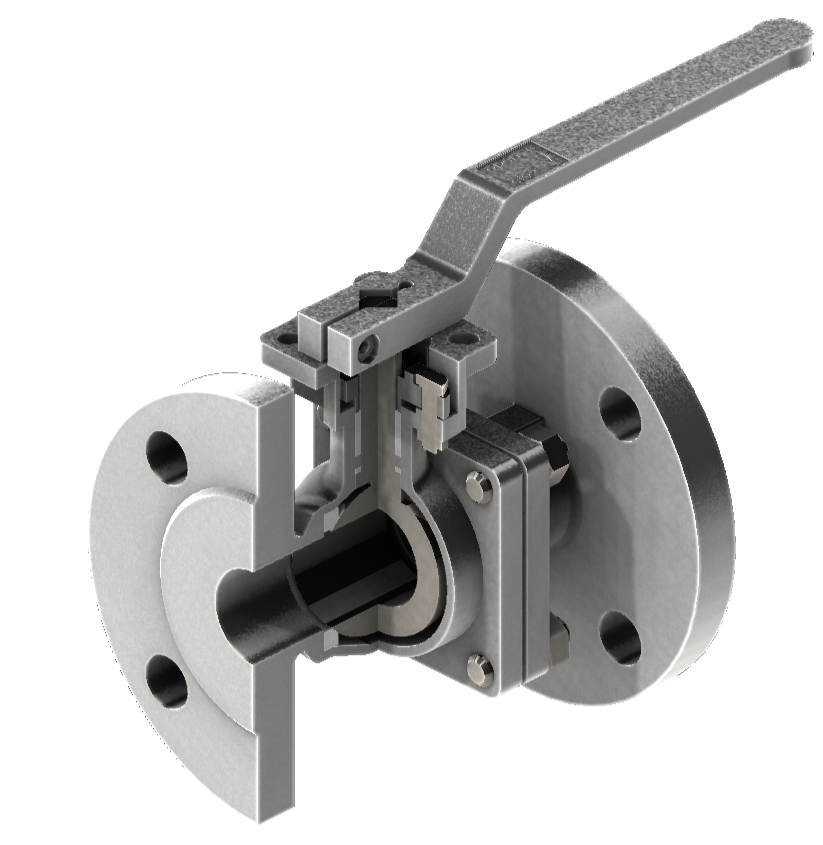

  • Due pezzi Split-Body

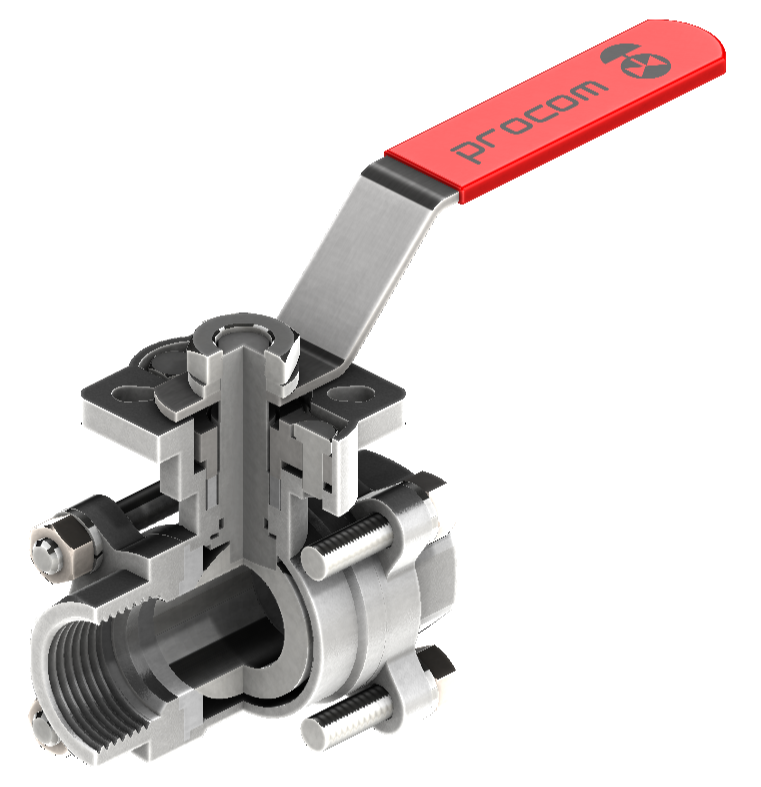

  • Tre pezzi

Per questi modelli sono presenti diverse soluzioni per il tipo di azionamento. Oltre al semplice azionamento manuale con leva, sono disponibili servocomandi pneumatici a singolo effetto, a doppio effetto e servocomandi rotativi elettrici.

Per la grande duttilità viene praticamente impiegata in tutti i rami di impiantistica sia civile che industriale. Data la sua forma costruttiva particolarmente favorevole, questa soluzione vanta delle perdite di carico molto contenute.

Confronta i prodotti tramite la tabella in basso per trovare il prodotto più consono alle tue esigenze e per maggiori dettagli ricordati di scaricare la scheda prodotto, dove potrai trovare tutte le specifiche dei vari accoppiamenti.

valori di coefficiente di efflusso[m³/h] al variare di DN
Kv [m³/h] Tre pezzi Split Body Wafer
DN 10 7.4 - -
DN 15 10.9 - 15.8
DN 20 19.3 - 33.8
DN 25 35.5 75 43.6
DN 32 47 149 53
DN 40 63.5 254 126
DN 50 153 441 282
DN 65 255 766 320
DN 80 428 1223 597

Scarica il file 3D*

*Formato STEP 203 (solo superfici esterne)
Se cerchi un formato differente, un modello non presente in tabella o vuoi segnalare un problema, contatta l’Ufficio Tecnico.



LEGENDA CODICE D’ORDINE

PCSFDV_DN_Corpo_Connesione_Versione_Azionamento

Es. : PCSFDV_025_2_1_4_RD050
