ATTUATORE PNEUMATICO
IN acciaio inox 304 PCDAF

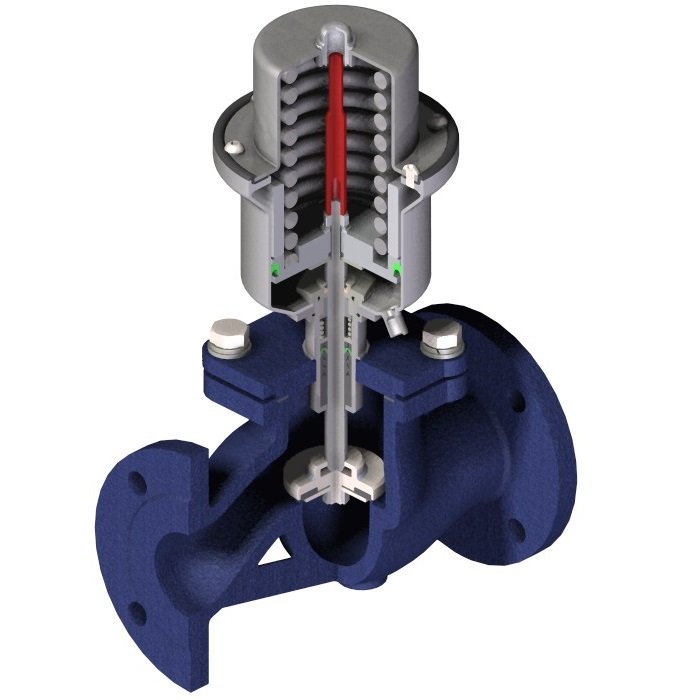

La valvola a flusso avviato della serie PCDAF, grazie all’impiego di materiali con elevata resistenza meccanica e chimica, trova utilizzo in tutte le applicazioni con vapore, acqua, gas inerti, aria, olio, fluidi aggressivi. Il materiale del corpo di principale utilizzo è la ghisa grigia GG25; a richiesta, disponibili anche corpi in ghisa sferoidale GGG40, acciaio al carbonio WCB o acciaio inossidabile AISI 316.
Il servocomando, costituito da 2 parti imbutite in acciaio inossidabile AISI 304, è resistente e adatto agli ambienti esterni più onerosi in termini di temperatura/umidità/ presenza di vapori aggressivi. La molla di azionamento al suo interno è libera; ciò consente una maggiore corsa dello stelo rispetto al servocomando in tecnopolimero. Di contro, l’ispezionamento del servocomando deve essere effettuato con estrema cautela, seguendo scrupolosamente le istruzioni di uso e manutenzione.
Confronta i prodotti tramite la tabella in basso per trovare il prodotto più consono alle tue esigenze e per maggiori dettagli ricordati di scaricare la scheda prodotto, dove potrai trovare tutte le specifiche dei vari accoppiamenti.
valori di ΔP massimo ammissibile[bar] e di coefficiente di efflusso[m³/h]
DN \ Attuatore [mm] | Servocomando 50 | Servocomando 70 | Servocomando 100 | Servocomando 125 | Servocomando 160 |
---|---|---|---|---|---|
DN 15 | 12 bar | 30 bar | - | - | - |
DN 20 | 11 bar | 23 bar | - | - | - |
DN 25 | 6 bar | 18 bar | - | - | - |
DN 32 | 4 bar | 10 bar | 19 bar | - | - |
DN 40 | - | 8 bar | 15 bar | - | - |
DN 50 | - | 5 bar | 12 bar | - | - |
DN 65 | - | - | 6.5 bar | 9 bar | - |
DN 80 | - | - | - | 6.5 bar | 8 bar |
DN 100 | - | - | - | 4 bar | 5.5 bar |
Kv [m³/h] |
---|
4.8 |
10.5 |
14.9 |
29.4 |
42.1 |
62.5 |
79.5 |
98.8 |
135.5 |
*Formato STEP 203 (solo superfici esterne)
Se cerchi un formato differente, un modello non presente in tabella o vuoi segnalare un problema, contatta l’Ufficio Tecnico.
LEGENDA CODICE D’ORDINE
PCDAF_DN_Servocomando_Corpo_Versione
Es. : PCPDAF_050_3_GS
Valvola di intercettazione a flusso avviato – servocomando ON-OFF
in AISI 304
- 015
- 020
- 025
- 032
- 040
- 050
- 065
- 080
- 100
- 1 = D.050
- 2 = D.070
- 3 = D.100
- 4 = D.125
- 5 = D.160
- GS = GG-25
- W = WCB
- X = AISI 316
- [ ] = Normalmente chiusa
- NA = Normalmente aperta
- DE = Doppio effetto
- HT = Servocomando per alte temperature
- V = Applicazioni per vuoto
