ATTUATORE PNEUMATICO
IN Acciaio inox 304 PCIPFM
La valvola pneumatica di intercettazione della serie PCIFMCM è costituita da un corpo valvola a flusso libero e un intermedio, entrambi microfusi in acciaio inossidabile AISI 316L. La forma a Y del corpo valvola garantisce valori del coefficiente di portata Kv superiori agli analoghi corpi a flusso avviato.

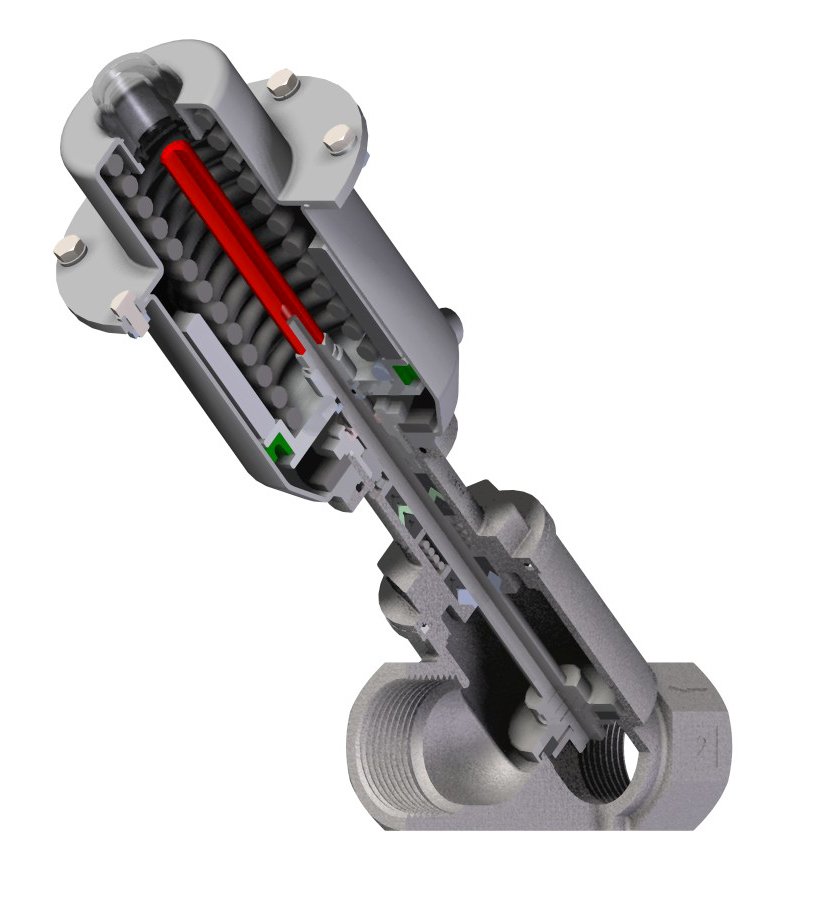

Il servocomando, costituito da 2 parti imbutite in acciaio inossidabile AISI 304, è resistente e adatto agli ambienti esterni più onerosi in termini di temperatura/umidità/ presenza di vapori aggressivi. La molla di azionamento al suo interno è libera; ciò consente una maggiore corsa dello stelo rispetto al servocomando in tecnopolimero. Di contro, l’ispezionamento del servocomando deve essere effettuato con estrema cautela, seguendo scrupolosamente le istruzioni di uso e manutenzione. Il pacco premistoppa dell’intermedio è realizzato da V-ring in PTFE caricato carbografite e Viton, per una tenuta ottimale sia alle alte che alle basse temperature
Confronta i prodotti tramite la tabella in basso per trovare il prodotto più consono alle tue esigenze e per maggiori dettagli ricordati di scaricare la scheda prodotto, dove potrai trovare tutte le specifiche dei vari accoppiamenti.
valori di ΔP massimo ammissibile[bar] e di coefficiente di efflusso[m³/h]
DN \ Attuatore [mm] | Servocomando 50 | Servocomando 70 | Servocomando 100 | Servocomando 125 | Servocomando 160 |
---|---|---|---|---|---|
DN 10 | 28 bar | - | - | - | - |
DN 15 | 18 bar | 35 bar | - | - | - |
DN 20 | 14 bar | 25 bar | - | - | - |
DN 25 | 9 bar | 20 bar | 35 bar | - | - |
DN 32 | - | 13 bar | 22 bar | - | - |
DN 40 | - | 8 bar | 20 bar | - | - |
DN 50 | - | 5 bar | 14 bar | - | - |
DN 65 | - | - | 6 bar | 9 bar | 14 bar |
Kv [m³/h] |
---|
3 |
3.9 |
10 |
16 |
25 |
36.1 |
48.7 |
64.2 |
*Formato STEP 203 (solo superfici esterne)
Se cerchi un formato differente, un modello non presente in tabella o vuoi segnalare un problema, contatta l’Ufficio Tecnico.
LEGENDA CODICE D’ORDINE
PCIFMCM_DN_Servocomando_Connesione_Versione
Es. : PCIPFM_032_2_1
Valvola di intercettazione a flusso libero – corpo in AISI 316L microfuso – servocomando ON-OFF
in AISI 304 – corsa maggiorata
- 010
- 015
- 020
- 025
- 032
- 040
- 050
- 065
- 0 = D.036
- 1 = D.050
- 2 = D.070
- 3 = D.100
- 4 = D.125
- 5 = D.160
- 1 = FF GAS
- 1N = FF NPT
- 2 = Flang. PN16 RIBASSATE
- 2U = Flang. PN16 EN1092
- 3 = Flang. RIDOTTE
- 4 = Saldare di tasca (SW)
- 6 = Clamp EN ISO 2852
- 7 = Flang. PN6
- 8 = Flang. PN40
- 9 = FF DIN 11851
- [ ] = Normalmente chiusa
- NA = Normalmente aperta
- DE = Doppio effetto
- HT = Servocomando per alte temperature
- V = Applicazioni per vuoto
