PCPDAF

ATTUATORE PNEUMATICO
IN TECNOPOLIMERO PCPDAF

La valvola a flusso avviato della serie PCPDAF, grazie all’impiego di materiali con elevata resistenza meccanica e chimica, trova utilizzo in tutte le applicazioni con vapore, acqua, gas inerti, aria, olio, fluidi aggressivi. Il materiale del corpo di principale utilizzo è la ghisa grigia GG25; a richiesta, disponibili anche corpi in ghisa sferoidale GGG40, acciaio al carbonio WCB o acciaio inossidabile AISI 316.

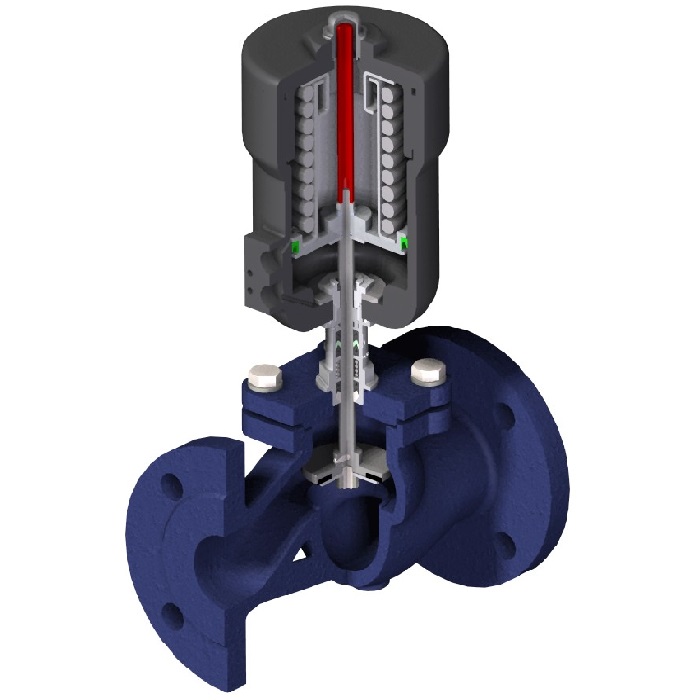

Il servocomando è realizzato in nylon rinforzato con fibra di vetro, resistente e robusto. La connessione ingresso aria è di tipo NAMUR VDI/VDE 3845, per il collegamento diretto dell’elettrovalvola di pilotaggio. La molla di azionamento al suo interno è precompressa; ciò rende il servocomando smontabile e ispezionabile in sicurezza. Il pacco premistoppa è realizzato da V-ring in PTFE/grafite e Viton, per tenuta ottimale sia alle alte che alle basse temperature.

Confronta i prodotti tramite la tabella in basso per trovare il prodotto più consono alle tue esigenze e per maggiori dettagli ricordati di scaricare la scheda prodotto, dove potrai trovare tutte le specifiche dei vari accoppiamenti.

valori di ΔP massimo ammissibile[bar] e di coefficiente di efflusso[m³/h]
DN \ Attuatore [mm] Servocomando 50 Servocomando 70 Servocomando 100
DN 15 12 bar 30 bar -
DN 20 11 bar 23 bar -
DN 25 6 bar 18 bar -
DN 32 4 bar 10 bar 19 bar
DN 40 - 8 bar 15 bar
DN 50 - 5 bar 12 bar
DN 65 - - 6.5 bar
DN 80 - - 2.5 bar
Kv [m³/h]
3.5
9.3
14
24.5
37.9
48.6
58.5
81.8

*Formato STEP 203 (solo superfici esterne)
Se cerchi un formato differente, un modello non presente in tabella o vuoi segnalare un problema, contatta l’Ufficio Tecnico.

LEGENDA CODICE D’ORDINE

PCPDAF_DN_Servocomando_Corpo_Versione

Es. : PCPDAF_050_3_GS
