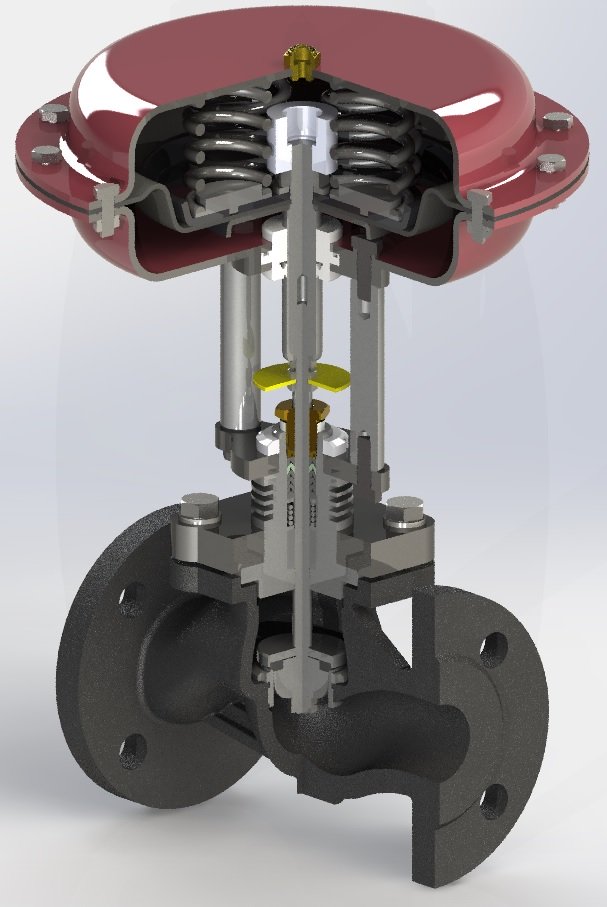

La valvola di regolazione a flusso avviato della serie PCVR21, grazie all’impiego di materiali con elevata resistenza meccanica e chimica, trova utilizzo in tutte le applicazioni con vapore, acqua, gas inerti, aria, olio, fluidi aggressivi. La regolazione avviene fornendo un segnale pneumatico al servocomando (ad es. nel range 3-15 psi), il quale regola l’innalzamento dello stelo e di conseguenza il passaggio di una portata di fluido sempre differente. Come standard, il profilo portata/corsa dello stelo è il tipico esponenziale EQP, che consente di regolare in maniera molto fine le portate più piccole. Il pacco premistoppa è realizzato da V-ring in PTFE/carbografite e Viton, per tenuta ottimale sia alle alte che alle basse temperature e una molla energizzante che garantisce la perfetta tenuta del pacco nel tempo.

- CARATTERISTICHE COSTRUTTIVE

  • Dimensioni valvola dal DN15 al DN80
  • Dimensioni attuatori: 205, 280, 345, 390;
  • Segnali pneumatici: 3-15 psi, 6-18 psi, 6-30 psi
  •  Connessioni attuatori: 1/4”G
  •  Fluido di processo: vapore d’acqua, aria, vuoto, gas neutri, acqua, liquidi corrosivi (verificare sempre compatibilità con materiali corpo e guarnizione otturatore)
  •  Temperatura fluido di processo:
    – Otturatore PTFE/carbogr. (STD): -10 °C ÷ +180 °C
    A richiesta:
    – Otturatore PTFE vergine: -10 °C ÷ +180 °C
    – Otturatore PEEK: -10 °C ÷ +220 °C
  • Connessioni: Flangiate (PN16/PN40 EN1092)
  •  Pressioni differenziali (sotto otturatore, ad otturatore chiuso), coefficiente di portata Kv e rating corpi: vedere tabella pag.4 e grafici successivi nella scheda tecnica).
  •  Temperatura esterna/fluido di alimentazione: -10 °C ÷ +70 °C
valori di ΔP massimo ammissibile[bar] e di coefficiente di efflusso[m³/h]

Scarica il file 3D*

*Formato STEP 203 (solo superfici esterne)
Se cerchi un formato differente, un modello non presente in tabella o vuoi segnalare un problema, contatta l’Ufficio Tecnico.
