PCBF11

ATTUATORE PNEUMATICO
IN Acciaio inox 304 PCBF11

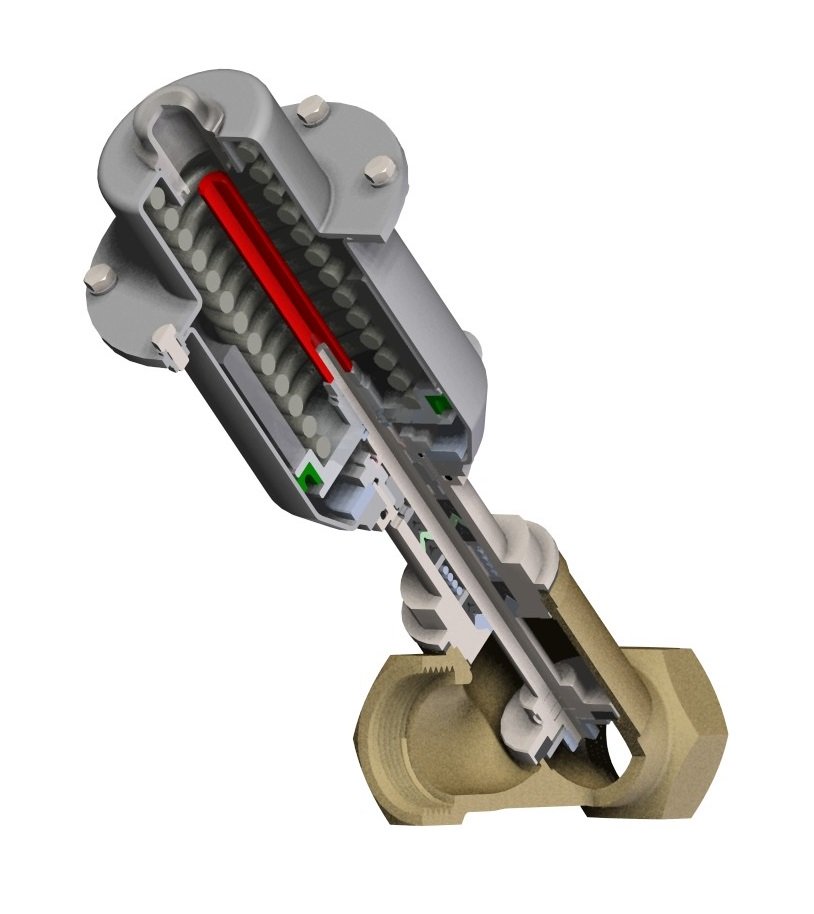

La valvola pneumatica di intercettazione della serie PCBF11 è costituita da un corpo valvola a flusso libero e un intermedio, con il corpo valvola realizato tramite microfusione in bronzo EN1982. Del tutto analoga alla serie PCIFMCM, ciò che le differenzia è il materiale del corpo valvola. Trovano applicazione per tutti quegli usi in cui si ritiene eccessivo l’impiego di un corpo in AISI 316

Confronta i prodotti tramite la tabella in basso per trovare il prodotto più consono alle tue esigenze e per maggiori dettagli ricordati di scaricare la scheda prodotto, dove potrai trovare tutte le specifiche dei vari accoppiamenti.

valori di ΔP massimo ammissibile[bar] e di coefficiente di efflusso[m³/h]
DN \ Attuatore [mm] Servocomando 50 Servocomando 70 Servocomando 100 Servocomando 125 Servocomando 160
DN 15 16 bar 16 bar - - -
DN 20 12 bar 16 bar - - -
DN 25 9 bar 16 bar - - -
DN 32 - 11 bar 16 bar - -
DN 40 - 8 bar 16 bar - -
DN 50 - 5 bar 10 bar - -
DN 65 - - 6 bar 8 bar 13 bar
DN 80 - - 4 bar 6 bar 8.5 bar
Kv [m³/h]
5
10.5
16.5
26.5
37
50
67.5
92.5

*Formato STEP 203 (solo superfici esterne)
Se cerchi un formato differente, un modello non presente in tabella o vuoi segnalare un problema, contatta l’Ufficio Tecnico.

LEGENDA CODICE D’ORDINE

PCBF11_DN_Servocomando_Versione

Es. : PCBF11_032_2
